浅层介质过滤器过滤面积规格选型

浅层介质过滤器过滤面积规格选型

过滤精度:粗过滤

滤材:天然海砂

公称压力:0.2-0.4Mpa

生产厂家:新源环保

产品简介:浅层介质过滤器也被称作浅层砂过滤器是一种利用利用天然海砂为过滤介质去除水中各种悬浮物、微生物、以及其他微细颗粒,最终达到降低水浊度、净化水质效果的一种高效过滤设备。新源环保生产的浅层介质过滤器价格适中售后有保障。

更新日期:2020-05-24

销量:

获取优惠报价
  • 厂家直供
  • 品质保障
  • 快速发货

电话:17613062813

浅层介质过滤器的选材多数以碳钢材质壳体铸造而成,内部装有天然海砂滤料可以充分过滤多种不同的介质,过滤效果稳定可靠。浅层介质过滤器的罐体直径从1200mm-2200mm不等可以接受直径的参数定制生产。一般情况下该过滤器采用的多数是法兰式接口安装,用户如果需要订购该过滤器需要核对好所需过滤器的连接口径,新源环保生产的浅层介质过滤器的法兰连接口径一般为DN100-DN250等多种尺寸。一台口径为DN100罐体直径为1200mm的浅层介质过滤器的过滤面积可达1.1立方米/min。浅层介质过滤器有时候也被称作浅层砂过滤器,指的是以天然海砂为过滤原料的多介质过滤器。

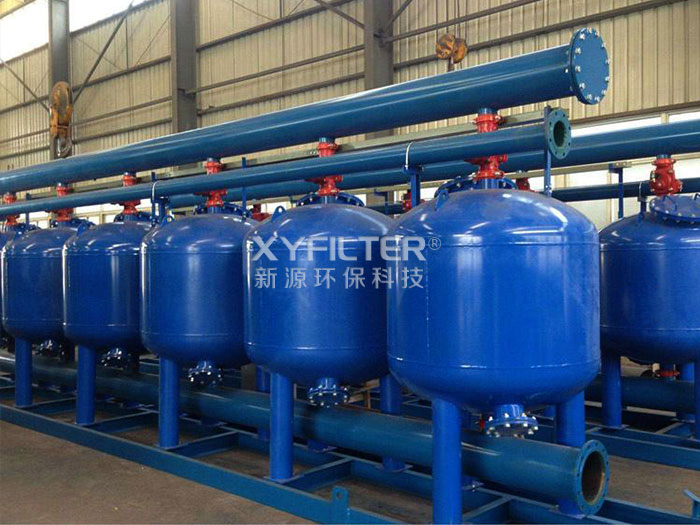

浅层介质过滤器

工作原理

浅层介质过滤器(英文:Shallow medium filter),是由多个标准高速砂缸单元组成,它是一种利用过滤介质去除水中各种悬浮物、微生物、以及其他微细颗粒,最终达到降低水浊度、净化水质效果的一种高效过滤设备。常用滤料有石英砂、活性碳、无烟煤、锰砂等。 广泛运用到农业灌溉、化工、石油、冶金、工矿等各行业。
浅层介质过滤器内部设有独特的布水器和集水器,拥有独特的自动冲洗阀,可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗,全自动程序控制。具有反冲洗用水量小,设备安装方便,易于操作等优点;该设备流量大,无需维护;根据不同的用户要求,有立式和卧式两个系列,适用于多个领域的水质处理需求。
浅层砂过滤器
当系统处于过滤状态时,原水通过独特的布水器均匀布水,水以层流状态通过滤器内的填料层 。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下仍可达到较好过滤的效果。

两种工作模式

正洗过滤状态:
当球形浅层介质过滤系统处于过滤状态时,未经过滤的水通过自行研制独特的布水器均匀布水,水以层流状态通过滤器内的填料层(精制均粒石英砂/石榴石)。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。
反洗状态:
随着杂质在填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束,水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

浅层介质过滤器特点:

1、 具有反冲洗用水量小,设备安装方便,易于操作。
2、 该设备可添加多种过滤介质,过滤面积大,压力损失小,可实现大流量、高精度过滤,传统过滤器则很难实现。
3、排污控制方式多样:自动控制、压差控制、手动控制。
4、清污时逐个进行,清洗时不间断供水,不断流。
5、控制系统先进:控制系统可根据不同水质调整其工作模式和运行状态,能适应各种水质波动。
6、可实现本地控制和远程控制:若现场情况特殊,操作人员不便进入,可加设远程控制功能。
7、滤器由特殊结构的布水、集水装置,先进的控制系统及排污装置所组成。
8、长期运行费用低,省电、省水、省人工费用:

浅层介质过滤器型号参数表

型号 XYQCS40 XYQC50 XYQC60 XYQC75 XYQC90 XYQC100
罐体直径 mm 1200 1400 1600 1800 2000 2200
进出水口管径 mm DN100 DN100 DN100 DN150 DN150 DN150
罐体材质 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢
罐体防腐 静电
喷涂
静电
喷涂
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
单台过滤面积 m² 1.1 1.5 2.0 2.5 3.0 3.8
过滤速度 m/h 20-35 20-35 20-35 20-30 20-30 20-30
单台处理量  m³/h 20-40 30-50 40-60 50-75 60-90 70-100
工作压力  MPa 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4
反冲洗强L/(s·m²) 8-12 8-12 8-12 8-12 8-12 8-12
单罐反洗历时 s 60 60 90 120 120 180
反洗间隔时间  h 4-8 4-8 4-8 4-8 4-8 4-8
反洗控制压差 MPa 0.08 0.08 0.08 0.08 0.08 0.08
滤料型式 天然
海砂
天然
海砂
天然
海砂
天然
海砂
天然
海砂
天然
海砂
滤料粒径 min./max.  mm 0.6-1.2 0.6-1.2 0.6-1.2 2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
滤料厚度  mm 800mm 800mm 800mm 200mm
1000mm
200mm
1000mm
200mm
1000mm
罐体净重  t 0.4 0.5 0.6 1.5 2.0 2.3
罐体运行重量 t 3.5 4.5 5.0 13.5 16.8 21

浅层砂过滤器参数表

型号 XYQCS120 XYQCS140 XYQCS160 XYQCS180 XYQCS200 XYQCS240
罐体直径 mm 2400 2500 2600 2800 3000 3200
进出水口管径 mm DN200 DN200 DN200 DN200 DN250 DN250
罐体材质 碳钢 碳钢 碳钢 碳钢 碳钢 碳钢
罐体防腐 油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
单台过滤面积 m² 4.5 5.0 5.3 6.1 7.0 8.0
过滤速度 m/h 20-30 20-30 20-30 20-30 20-30 20-30
单台处理量  m³/h 90-135 100-150 110-160 120-180 140-210 160-240
工作压力  MPa 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4 0.2-0.4
反冲洗强L/(s·m²) 8-12 8-12 8-12 8-12 8-12 8-12
单罐反洗历时 s 200 300 300 300 500 600
反洗间隔时间  h 4-8 4-8 4-8 4-8 4-8 4-8
反洗控制压差 MPa 0.08 0.08 0.08 0.08 0.08 0.08
滤料型式 天然
海砂
天然
海砂
天然
海砂
天然
海砂
天然
海砂
天然
海砂
滤料粒径 min./max.  mm 2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
2.0-4.0
0.6-1.2
滤料厚度  mm 200mm
1000mm
200mm
1000mm
200mm
1000mm
200mm
1000mm
200mm
1000mm
200mm
1000mm
罐体净重  t 2.6 2.8 3.0 3.3 3.9 4.5
罐体运行重量 t 25 27 30 35 40 46
