PLF-BH-C160X5P压力管路过滤器

过滤精度：5um

滤材：玻璃纤维、不锈钢金属网

公称压力：1.6Mpa

生产厂家：新源环保

产品简介：PLF-BH-C160X5P压力管路过滤器采用了大气的黑色风格设计，材质选用优质碳钢壳体铸造而成，可用于润滑油，液压油等多种油品的清洁过滤使用。该过滤器可安装在不同压力等级的压力管路上，用以最终清除侵入污物产生的及化学作用生成的杂质。

更新日期：2020-02-19

销量：

TEL:0373-3809023

厂家直供
品质保障
xy@xyfilters.com

产品介绍

电话：0373-3809023

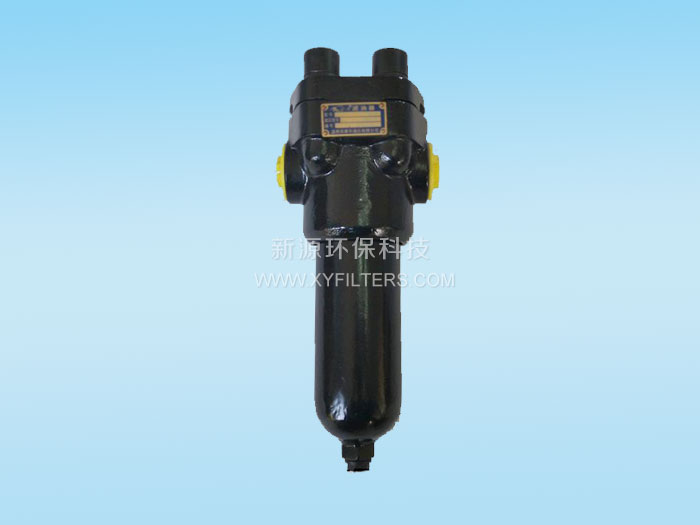

PLF-BH-C160X5P压力管路过滤器采用了大气的黑色风格设计，材质选用优质碳钢壳体铸造而成，可用于润滑油，液压油等多种油品的清洁过滤使用。该过滤器可安装在不同压力等级的压力管路上，用以最终清除侵入污物产生的及化学作用生成的杂质。新源环保生产各类压力管路过滤器，可以支持尺寸和精度定制加工。该过滤器特别适用于自动控制系统和伺服系统，它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死，从而减少故障，延长元件使用寿命。

产品特点

PLF-BH-C160X5P压力管路过滤器采用进口玻璃纤维滤材，具有过滤精度高，通油能力强，原始压力损失小，纳污量大等优点，其过滤比β3，β5，β10，β20≥200，过滤效率η≥99.5%。

1．与同等流量过滤器相比，结构紧凑体积小。

2．使用压力范围宽。

3．换滤芯方便，用户可根据安装空间，打开上盖，更换滤芯，也可旋下外壳（先放油）从下面取下滤芯。

4．安装固定方便：如用户按标准流向安装有困难时可拆下盖上4个螺钉，把盖转动180度，这样就改变了介质流动方向。

5．该过滤器设有旁通阀和压差发讯装置，双重保护功能，当滤芯污染堵塞至进出口压差值为发讯器调定值时，发讯器发讯，此时必须更换滤芯。

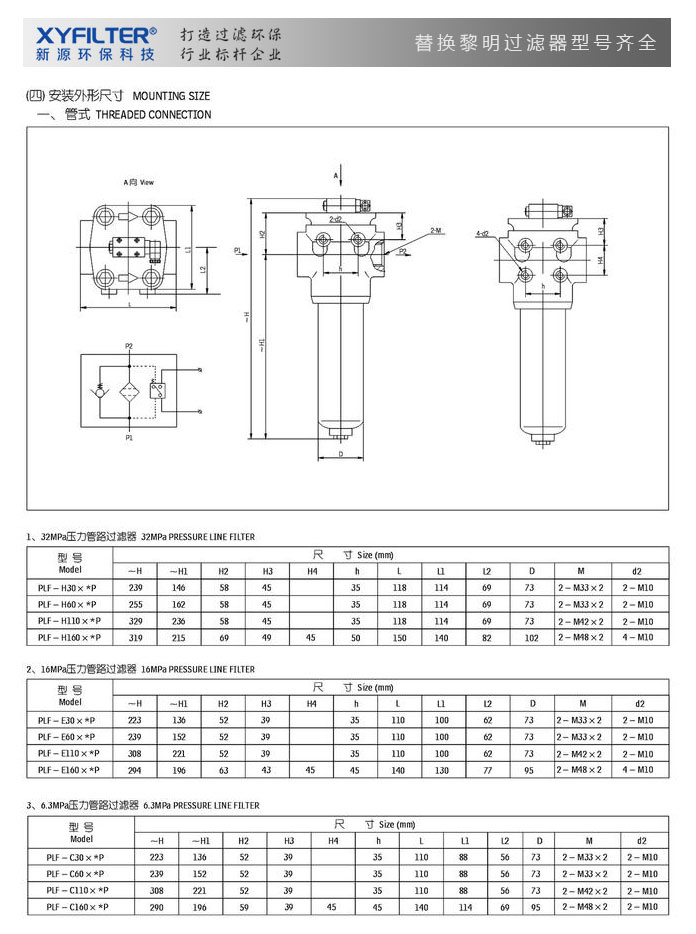

PLF.BH压力管路过滤器技术图纸和参数

型号：PLF.BH-C160X5P

流量：160L/min

过滤精度：5μm

公称压力：32MPa

连接方式：螺纹、法兰

工作介质：一般液压油磷酸脂液压油乳化液水-乙二醇

相关型号参数

型号	公称流量	过滤精度	公称压力	压力损失		发讯器装置功率	连接方式	滤芯型号
				Initial	Max
PLF-□30XжP	30	3 5 10 20	H=32 E=16 C=6.3	≤0.07	0.5	24/48 220/50	管式	PLFX-30X-ж
PLF-□60XжP	60							JH0060DжBN/HC
PLF-□110XжP	110							JH00110DжBN/HC
PLF-□160XжP	160							JH00160DжBN/HC
PLF-□240XжP	240						法兰式	JH00240DжBN/HC
PLF-□330XжP	330							JH00330DжBN/HC
PLF-□500XжP	500							JH00500DжBN/HC
PLF-□660XжP	660							JH00660DжBN/HC
注：ж表示过滤精度
